在徐州华旭钢结构工程有限公司多年的技术积累中，网架结构因其空间刚度大、自重轻、施工周期短等优势，已成为大型雨棚、罩棚及体育场馆的首选方案。然而，承载力计算的精确性直接决定结构的安全与经济性。以下结合我司实际项目经验，解析网架设计中的几个关键控制点。

一、荷载组合与工况分析

网架结构设计首先要吃透荷载。除恒载（自重、屋面材料）和活载（雪荷载、施工荷载）外，雨棚和罩棚这类开口结构必须重点关注风荷载的体型系数。以某沿海物流园区的罩棚项目为例，我们采用了CFD数值模拟，发现边缘区域的风吸力比规范建议值高出15%，因此对周边杆件进行了加密处理。此外，温度作用和支座不均匀沉降在超长网架中不可忽视，我司通常按±30℃温差验算杆件内力变化。

二、节点设计与计算假定

节点是网架的薄弱环节。对于螺栓球节点，必须验算高强螺栓的抗剪与抗拉，且套筒的承压面积要满足《空间网格结构技术规程》要求。在焊接球节点中，我们坚持全熔透焊接工艺，并进行超声波探伤。需要特别提醒的是：计算模型中的节点假定（刚接或铰接）必须与实际情况一致。某处火车站站台雨棚曾因将铰接节点误算为刚接，导致下弦杆实际应力超标，我们介入后通过增设预应力拉索化解了风险。

常见选型对比

• 正放四角锥网架：刚度大、杆件规格少，适用于大跨度雨棚
• 斜放四角锥网架：用钢量更省，但节点构造稍复杂，多用于造型独特的罩棚
• 抽空三角锥网架：杆件受力均匀，但制造精度要求高

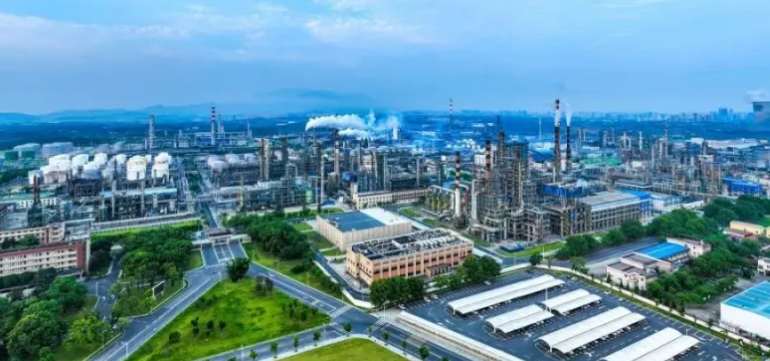

三、案例说明：某石化企业煤棚罩棚

该项目跨度72米，长度120米，采用正放四角锥螺栓球网架。我们通过满应力设计+遗传算法优化，迭代了约300次，最终用钢量控制在38kg/m²。关键点在于：上弦杆按压弯构件复核了稳定系数，下弦杆则限制了长细比不大于180。安装阶段，我司技术团队在支座处设置了可调节的球铰支座，成功消除了基础不均匀沉降带来的次应力。目前该罩棚已服役5年，经历两次台风考验，最大位移仅8mm，远低于L/250的限值。

结论

网架承载力计算绝非简单的套公式，而是需要对荷载取值、节点构造、施工偏差有全盘认知。徐州华旭钢结构工程有限公司在雨棚、罩棚类项目中，始终采用三维空间有限元分析+多工况包络设计，确保每一根杆件都“物尽其用”且留有安全冗余。如果您有相关需求，欢迎联系我们获取针对性技术方案。
